PTMegaL 係列電子直線加速器

簡介

電子直線加速器廣泛應用於壓力容器製造行業、石油石化行業、重型機械行業、核電行業、鑄造行業、電氣設備行業和軍工行業，始終處於行業領先水平，研究開發的低、中、高能輻射加速器在食品加工、醫藥、衛生、環保、材料處理等領域發揮重要作用。

特點

▪ PTMegaL 係列直線加速器由射線照射頭、控製係統、高壓調製係統以及安全連鎖係統、緊急逃逸保護裝置等組成，專用行車（可選）。
▪通過優化加速管、調製器和射線控製係統等關鍵部件來提高整個加速器的可靠性、降低其運行維護成本，為用戶提供性價比最優的加速器。

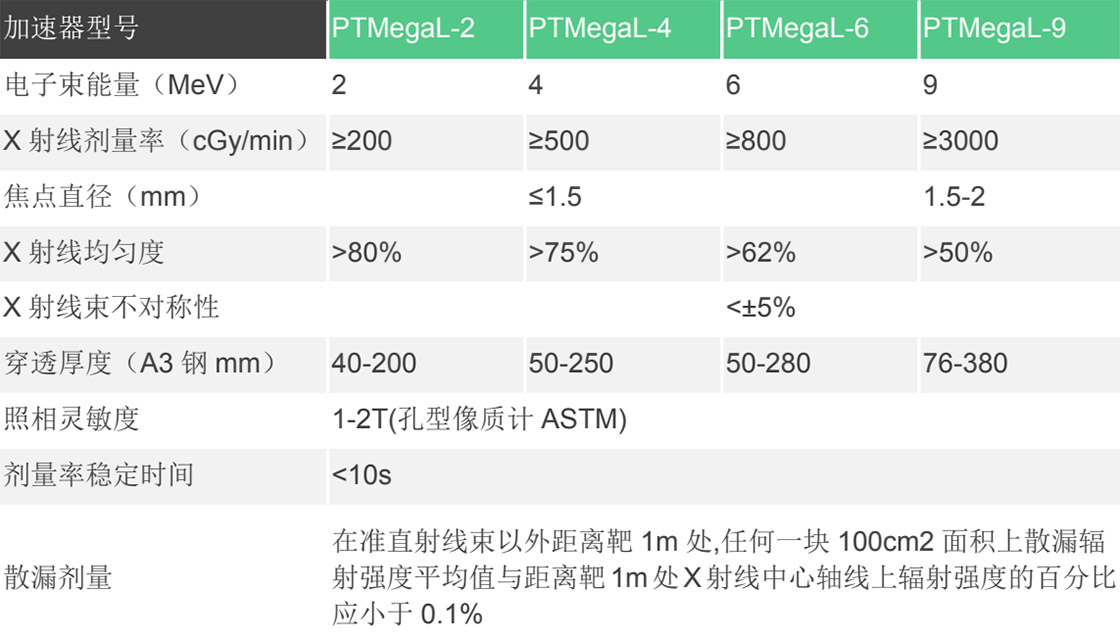

技術指標

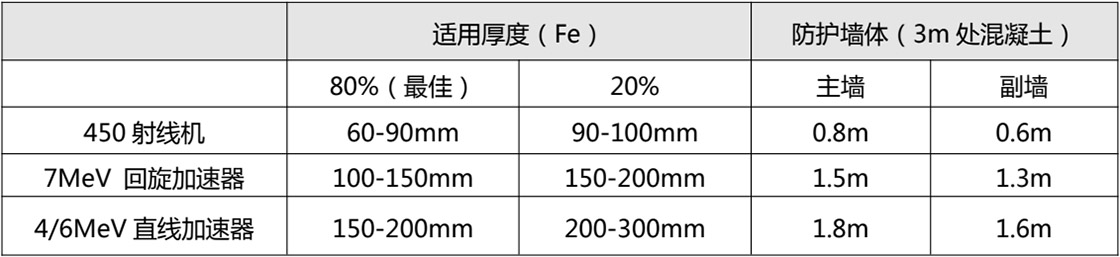

高能射線設備透照經濟性綜合比較




---

PTMegaB 感應式電子回旋加速器


感應式回旋加速器具有較高性價比，采購成本是同級別（4MeV.直線加速器的 50-65%，後期維護成本為10-20%。
設備體積小、重量輕，為直線加速器的 1/4，輻射器重量僅 100kg，位置擺放便捷，透照較大工件，運動靈活。由於不需要直線加速器所配置的行車和軛架，雖然防護牆厚度與直線加速器基本相等（1.5m.，防護室的高度、麵積可大大縮小，防護室建設成本為直線加速器的 50%。調製器部分以風冷替代水冷，降低故障環節，受環境影響較小。
因此，感應式電子回旋加速器廣泛應用於大型工件的鑄造、焊接，橋梁、混凝土檢測等領域。

特點

▪ 終身使用！
▪ 7MeV（原 7.5MeV 最新改進型）
▪ 高能量，小劑量符合環保要求
▪ 可配合高能平板探測器數字成像，使用靈活
▪ 可靠性好，運行穩定，可用於長期穩定工作
▪ 維護成本低廉，僅需定期更換加速管，費用較直線加速器大大降低

技術指標—7MeV

1. 電子束能量：7MeV 能量 3.0-7MeV 可調。
2. 可達到的相質靈敏度：至少在厚度 50～200mm(A3 鋼)檢測範圍內，照相靈敏度達到 1-2T（ASTM 孔型像質計.或 1%線型像質計）. 3. 劑量率：≥10cGy/min(射線中心軸線上距靶 1m 處)
4. 焦點尺寸：≤0.3X2mm
5. 輻照視野：射線中心束與邊束夾角≤15°
6. 射線均勻度： X 射線均勻度>60%（在偏離 X 射線中心軸線±7.5° 處的劑量率與 0°方向中心軸線上劑量率的百分比
7. 劑量穩定性及劑量達到穩定所需時間：劑量穩定性≤2%,劑量達到穩定所需時間≤10s。
8. 連續工作時間每晝夜不少於 10 小時。在接通風扇情況下，工作 45分鍾，休息 15 分鍾。
9. ******功率 3.5kW
10. 工作條件：
環境溫度：0-50℃
相對濕度：85

供貨範圍

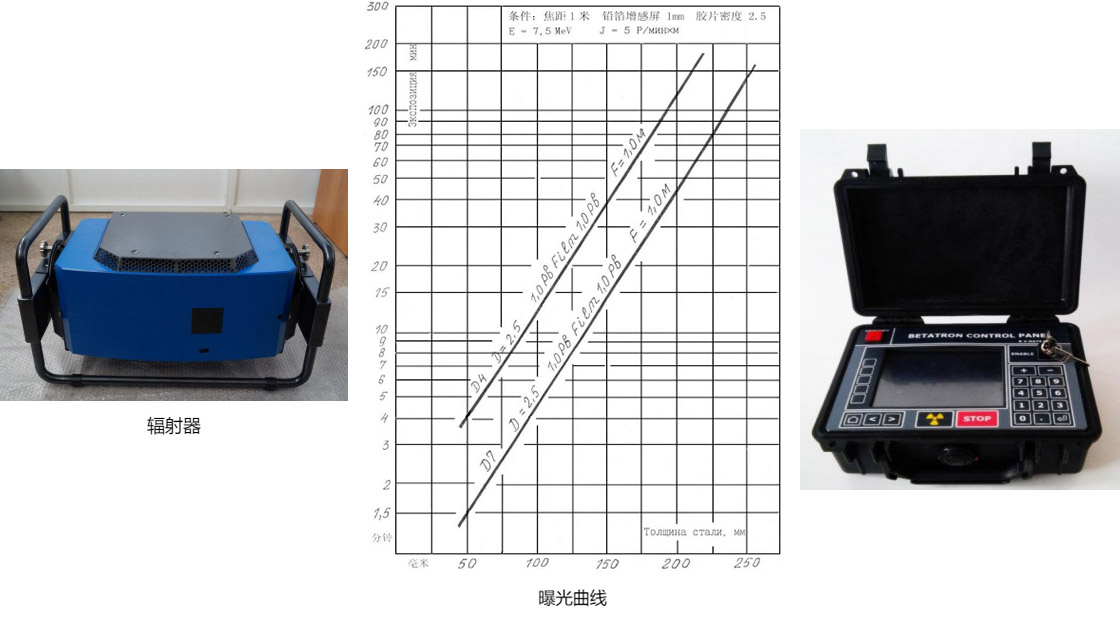

輻射器（帶托架）    760×450×400mm   125kg
電源箱                     550×370×460mm   35kg
控製器                     130×200×35mm     2.2kg
輻射安全警示部分    Ф130×80mm           1.5kg
控製電纜                                                  25m
輻射器電纜                                               5m
報警燈電纜                                               25m
